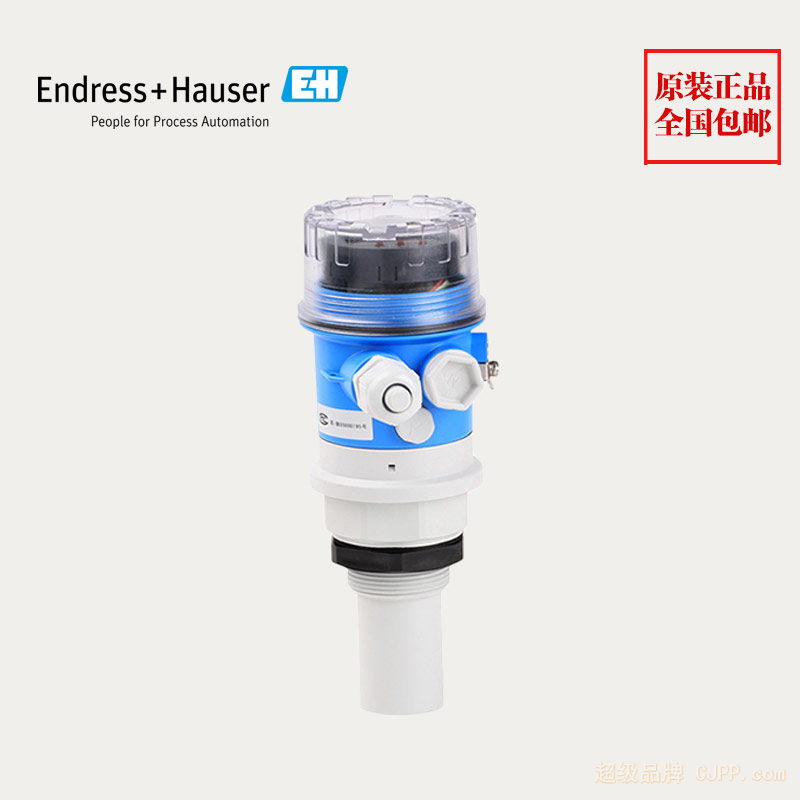

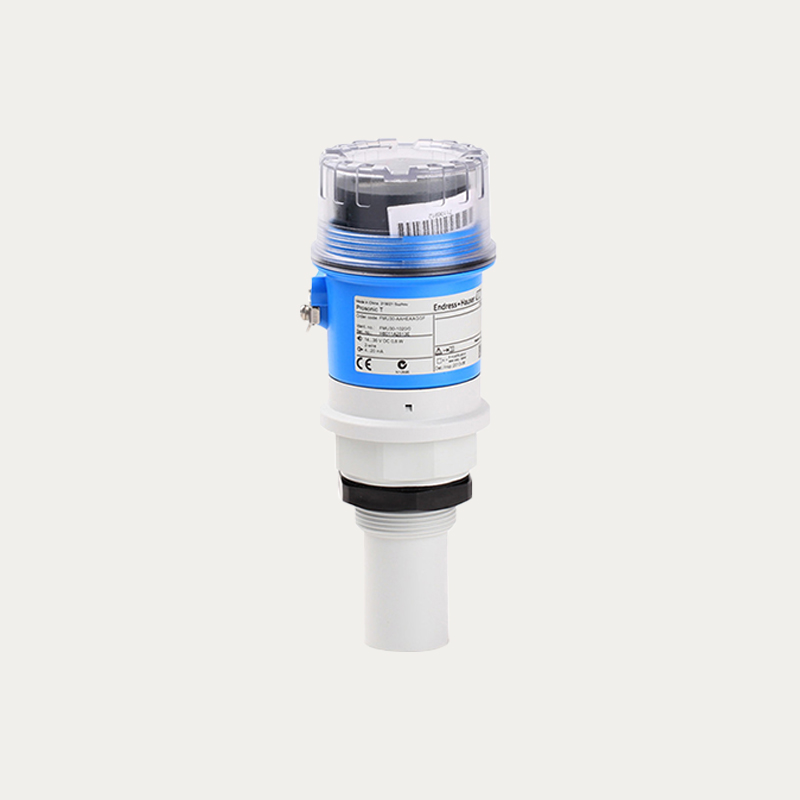

FMU30-AAHEAAGGF一体化超声波物位测量仪用于液体、浆料和固料的非接触式物位测量。
FMU30-AAHEAAGGF超声波液位计非接触式测量，最低维护成本；简单的菜单引导方便仪表调试；现场包络线显示，读取测量值
[AA] 认证: 非防爆场合
[H] 显示,操作: 现场包络线显示,按键
[E] 电气连接: 电缆密封套 M20, IP68
[AA] 传感器；量程；盲区: 1-1/2"; 5m 液体/2m 固体; 0.25m
[GGF] 过程连接: 螺纹 ISO228 G1-1/2, PP
FMU30-AAHEAAGGF超声波液位计的应用
Prosonic T FMU30用于简单应用场合中液体、浆料、白石灰和粗糙固料的连续非接触式物位测量。出现泡沫时，不能使用FMU30测量。
FMU30-AAHEAAGGF超声波液位计功能
传感器直接向介质表面发射超声波脉冲信号。脉冲信号在介质表面发生反射，反射信号被传感器接收。仪表测量发射与接收脉冲信号的时间差。基于时间差和声速，计算传感器膜片与介质表面间的距离。
FMU30超声波液计技术参数
连续量/液体
|
测量原理
|
超声波物位仪
|
|
特点/应用
|
一体式超声波变送器
|
|
电源/通信
|
两线制
|
|
测量精度
|
+/- 3 mm或设定量程的+/- 0.2 %
|
|
环境温度
|
-20 °C...+60 °C (-4 °F...+140 °F)
|
|
过程温度
|
-20 °C...+60 °C (-4 °F...+140 °F)
|
|
过程压力(绝压)/最大过压限定值
|
0.7 bar ... 3 bar abs (10 psi ... 44 psi)
|
|
主要接液部件
|
PP/EPDM
|
|
过程连接
|
G 1-1/2"
|
|
G 2"
|
|
盲区距离
|
1 1/2"传感器：0.25 m (0.8 ft)
|
|
2"传感器：0.35 m (1.15 ft)
|
|
最大测量距离
|
1-1/5"传感器：5 m (16 ft)
|
|
2"传感器：8 m (26 ft)
|
|
输出
|
4...20 mA
|
|
可选项
|
安装附件：
|
|
UNI法兰2"...4"
|
|
应用限制
|
强化学腐蚀：
|
|
FMU41/42 / FDU9x
|
|
泡沫/强扰动：
|
|
FMU42 / FDU91
|
|
快速加料/排料：
|
|
FMU90 + FDU9x
|
|
限位检测：
|
|
FMU90 + FDU9x
|
技术参数
连续量/固体
|
测量原理
|
超声波物位仪
|
|
特点/应用
|
一体式超声波变送器
|
|
电源/通信
|
两线制
|
|
测量精度
|
+/- 3 mm或设定量程的+/- 0.2 %
|
|
环境温度
|
-20 °C...+60 °C (-4 °F...+140 °F)
|
|
过程温度
|
-20 °C...+60 °C (-4 °F...+140 °F)
|
|
过程压力(绝压)/最大过压限定值
|
0.7 bar ... 3 bar abs (10 psi ... 44 psi)
|
|
主要接液部件
|
PP/EPDM
|
|
过程连接
|
G 1-1/2"
|
|
G 2"
|
|
盲区距离
|
1 1/2"传感器：0.25m
|
|
2"传感器：0.35m
|
|
最大测量距离
|
1-1/2"传感器：2 m (6.6 ft)
|
|
2"传感器：3.5 m (11 ft)
|
|
输出
|
4...20 mA
|
|
应用限制
|
注意测量范围图示
|
